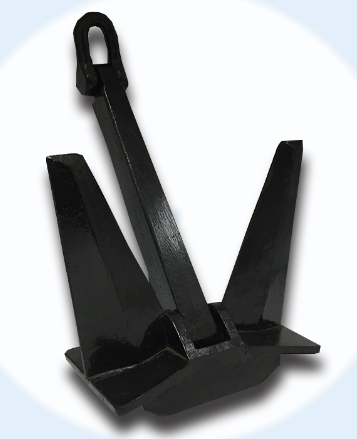

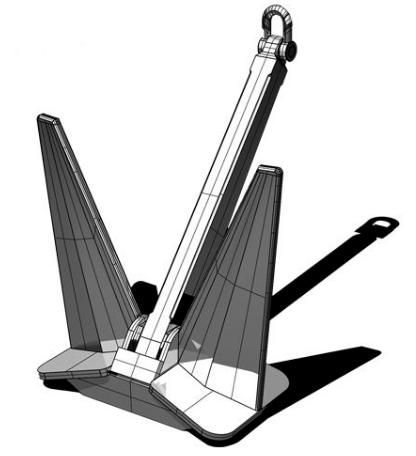

ANCHOR-Marine Pool N type Anchor
ANCHOR-Marine Pool N type Anchor
Description:
Material: Casting Steel
Weight: 12KGS to 20625KGS
Drawing: Will be submit as per customer request.
Class Certificate: ABS, LR, BV, DNV, GL, NK, KR, IRS and CCS
Specification:

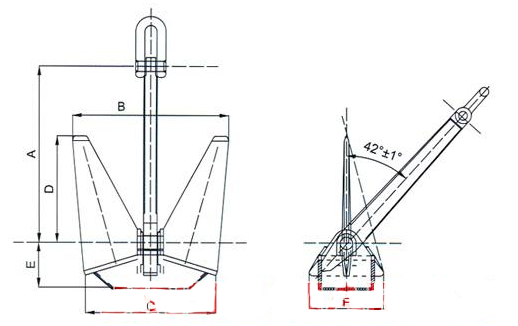

NORMAL | DIMENSION(MM) | |||||
WEIGHT(KG) | A | B | C | D | E | F |
12 | 323 | 275 | 250 | 65 | 383 | 155 |
20 | 386 | 325 | 300 | 75 | 458 | 185 |
25 | 409 | 350 | 316 | 80 | 485 | 200 |
40 | 479 | 410 | 370 | 95 | 567 | 235 |
50 | 517 | 440 | 400 | 100 | 613 | 255 |
60 | 550 | 470 | 425 | 110 | 652 | 270 |
80 | 608 | 515 | 470 | 120 | 720 | 295 |
100 | 653 | 555 | 505 | 130 | 775 | 320 |
120 | 699 | 595 | 540 | 135 | 825 | 340 |
135 | 723 | 614 | 562 | 139 | 858 | 342 |
160 | 764 | 650 | 590 | 150 | 905 | 370 |
180 | 795 | 675 | 615 | 155 | 940 | 385 |
200 | 825 | 700 | 640 | 160 | 978 | 400 |
225 | 858 | 729 | 666 | 165 | 1016 | 406 |
240 | 880 | 745 | 680 | 175 | 1040 | 425 |
280 | 925 | 780 | 715 | 180 | 1092 | 450 |
320 | 964 | 820 | 745 | 190 | 1140 | 470 |
360 | 1005 | 855 | 780 | 195 | 1190 | 490 |
400 | 1040 | 885 | 805 | 205 | 1230 | 505 |
440 | 1074 | 910 | 830 | 210 | 1270 | 520 |
480 | 1105 | 940 | 855 | 215 | 1305 | 535 |
520 | 1133 | 960 | 875 | 220 | 1340 | 550 |
560 | 1165 | 985 | 900 | 230 | 1375 | 565 |
600 | 1191 | 1010 | 920 | 235 | 1410 | 580 |
640 | 1217 | 1035 | 940 | 240 | 1440 | 590 |
675 | 1237 | 1051 | 960 | 245 | 1464 | 585 |
720 | 1262 | 1075 | 975 | 250 | 1495 | 615 |
800 | 1310 | 1115 | 1015 | 255 | 1550 | 635 |
855 | 1338 | 1137 | 1039 | 257 | 1585 | 633 |
900 | 1365 | 1160 | 1055 | 270 | 1615 | 665 |
970 | 1396 | 1186 | 1084 | 272 | 1654 | 660 |
1000 | 1410 | 1200 | 4090 | 275 | 1670 | 670 |
1080 | 1447 | 1229 | 1123 | 278 | 1713 | 684 |
1250 | 1521 | 1290 | 1175 | 300 | 1800 | 740 |
1305 | 1541 | 1309 | 1196 | 296 | 1824 | 729 |
1500 | 1615 | 1370 | 1250 | 315 | 1910 | 785 |
1575 | 1641 | 1394 | 1274 | 315 | 1943 | 776 |
1750 | 1705 | 1445 | 1320 | 335 | 2015 | 830 |
1745 | 1719 | 1469 | 1343 | 340 | 2049 | 818 |
2000 | 1780 | 1510 | 1375 | 350 | 2105 | 865 |
2140 | 1717 | 1544 | 1411 | 349 | 2152 | 860 |
2250 | 1850 | 1570 | 1430 | 360 | 2185 | 900 |
2500 | 1920 | 1630 | 1480 | 375 | 2265 | 930 |
2655 | 1954 | 1664 | 1516 | 372 | 2312 | 925 |
2835 | 1996 | 1700 | 1550 | 380 | 2364 | 945 |
3040 | 2042 | 1735 | 1585 | 390 | 2418 | 968 |
3240 | 2086 | 1773 | 1620 | 398 | 2471 | 988 |
3445 | 2129 | 1809 | 1653 | 406 | 2522 | 1009 |
3670 | 2174 | 1847 | 1689 | 415 | 2576 | 1030 |
3940 | 2225 | 1892 | 1730 | 425 | 2640 | 1055 |
4210 | 2275 | 1934 | 1768 | 434 | 2698 | 1078 |
4500 | 2328 | 1978 | 1808 | 444 | 2758 | 1103 |
4840 | 2385 | 2026 | 1852 | 455 | 2825 | 1130 |
5175 | 2439 | 2072 | 1894 | 465 | 2889 | 1155 |
5515 | 2491 | 2116 | 1934 | 475 | 2950 | 1180 |
5850 | 2541 | 2159 | 1973 | 485 | 3009 | 1204 |
6225 | 2594 | 2204 | 2014 | 495 | 3072 | 1229 |
6525 | 2635 | 2239 | 2046 | 503 | 3121 | 1248 |
6975 | 2695 | 2290 | 2092 | 514 | 3191 | 1276 |
7425 | 2751 | 2337 | 2136 | 525 | 3258 | 1303 |
7875 | 2805 | 2384 | 2178 | 535 | 3323 | 1329 |
8325 | 2858 | 2428 | 2219 | 545 | 3385 | 1354 |
8775 | 2908 | 2471 | 2258 | 555 | 3445 | 1378 |
9225 | 2958 | 2512 | 2296 | 564 | 3502 | 1401 |
9675 | 3004 | 2553 | 2333 | 573 | 3558 | 1423 |
10125 | 3050 | 2592 | 2369 | 582 | 3613 | 1445 |
10575 | 3095 | 2630 | 2403 | 590 | 3666 | 1466 |
11025 | 3138 | 2667 | 2437 | 599 | 3717 | 1486 |
11550 | 3187 | 2708 | 2475 | 608 | 3775 | 1510 |
12075 | 3235 | 2748 | 2512 | 617 | 3831 | 1533 |
12675 | 3288 | 2794 | 2553 | 628 | 3894 | 1557 |
13350 | 3345 | 2842 | 2598 | 638 | 3962 | 1585 |
14100 | 3406 | 2895 | 2645 | 694 | 4035 | 1614 |
15000 | 3478 | 2955 | 2700 | 664 | 4119 | 1647 |
15400 | 3508 | 2981 | 2724 | 669 | 4155 | 1662 |
16125 | 3563 | 3027 | 2766 | 680 | 4220 | 1687 |
17250 | 3643 | 3096 | 2829 | 696 | 4312 | 1726 |
18375 | 3712 | 3162 | 2889 | 710 | 4407 | 1762 |
19500 | 3795 | 3225 | 2947 | 725 | 4495 | 1798 |
20625 | 3867 | 3286 | 3003 | 738 | 4580 | 1832 |
Service:
We provide drawing design and manufacturing.
Supplied products are anchor, anchor chain, buoy, outfittings, deck equipment etc.
Quick delivery.
Quality products.
Served in marine industry more than twenty years.
Enjoyed excellent reputation from global customers.
-
